Å velge rett industriell titan rund skive kommer ned til tre kjerneavgjørelser: legeringskvalitet, dimensjonstoleranser og overflatefinish . Få disse tre riktig, og platen vil fungere pålitelig i romfarts-, medisinske, kjemiske eller marine miljøer. Ta dem feil, og du risikerer for tidlig feil, avviste deler eller bortkastet budsjett. Denne guiden leder kjøpere gjennom alle kritiske faktorer med spesifikke data, slik at du kan kjøpe med tillit.
Titans styrke-til-vekt-forhold er omtrentlig dobbelt så mye som rustfritt stål med ca. 40 % mindre vekt. Dens korrosjonsbestandighet i sjøvann, klorrike miljøer og menneskelige kroppsvæsker er uovertruffen av de fleste vanlige metaller. For krevende industrielle applikasjoner, rettferdiggjør disse egenskapene en prispremie som vanligvis kjører 5–10× høyere enn 316L rustfritt stål per kilogram.
Runde skiver brukes spesifikt som ventilseter, pumpehjul, flensemner, varmevekslerkomponenter, kirurgiske implantatemner og skottbeslag for luftfart. Geometrien – flat, sirkulær og symmetrisk – gjør dem til allsidige utgangspunkt for CNC-maskinering.

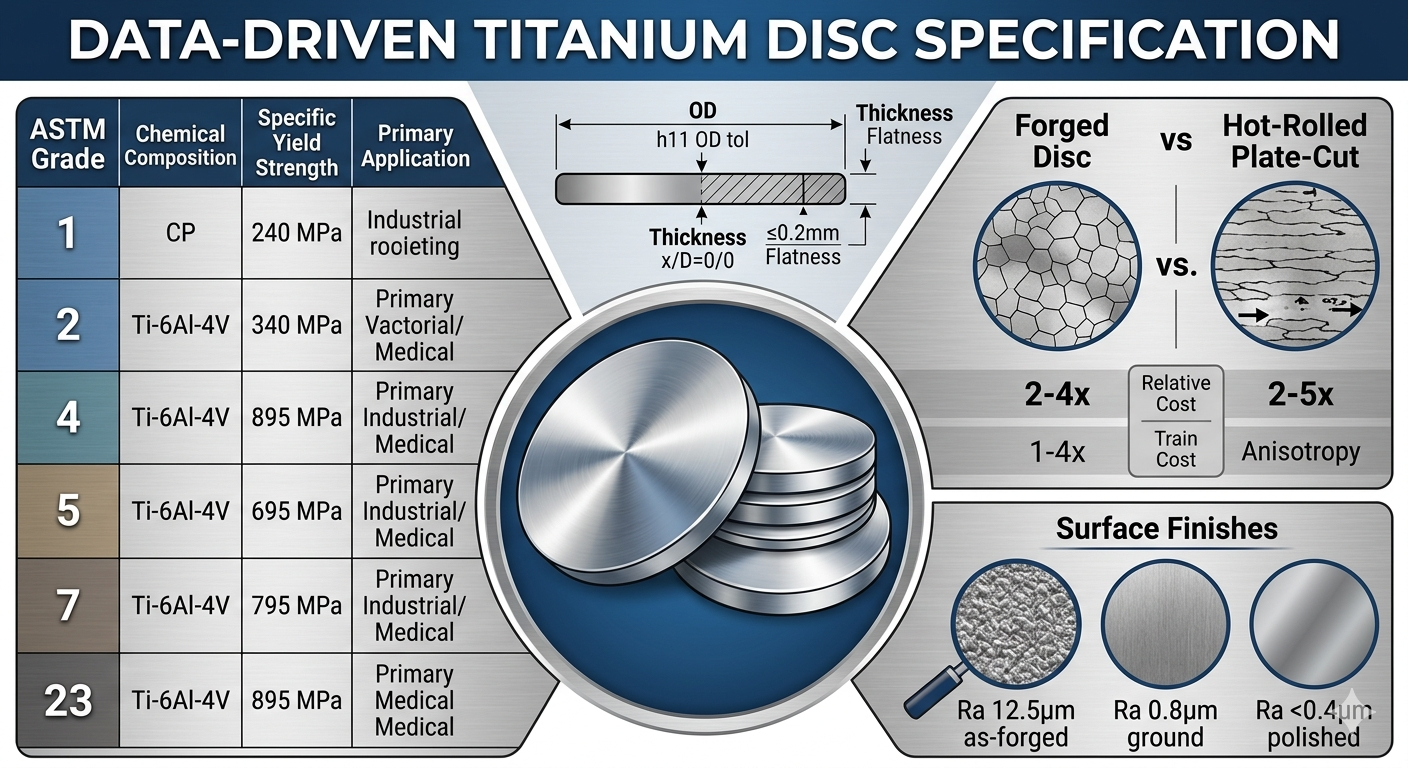

Titan er ikke et enkelt materiale. Det er over 30 ASTM-utpekte karakterer, men de fleste industrielle kjøpere jobber innenfor en kort liste på seks. Å velge feil karakter er den dyreste feilen du kan gjøre.
| Karakter 1 | Kommersielt ren (CP) | 240 MPa min | Best formbarhet, høyeste korrosjonsbestandighet | Kjemisk behandling, varmevekslere |
| Karakter 2 | Kommersielt ren (CP) | 345 MPa min | Mest lagerført, utmerket sveisbarhet | Industrielle rør, marin maskinvare |
| Karakter 4 | Kommersielt ren (CP) | 550 MPa min | Høyeste styrke blant CP-karakterer | Kirurgiske implantater, flyskrogkomponenter |
| Grad 5 (Ti-6Al-4V) | Alfa-beta-legering | 895 MPa min | Høyeste styrke, utmerket tretthetsmotstand | Luftfart, motorsport, høylast strukturell |
| 7. klasse | CP Palladium | 345 MPa min | Overlegen motstand mot reduserende syrer | Svovel/saltsyremiljøer |
| Karakter 23 (Ti-6Al-4V ELI) | Alfa-beta-legering | 828 MPa min | Ekstra lav interstitial for biokompatibilitet | Ortopediske implantater, kirurgisk utstyr |
Grad 2 er standard for de fleste industrielle kjøpere fordi den balanserer korrosjonsmotstand, bearbeidbarhet og tilgjengelighet. Oppgrader til klasse 5 bare når strukturelle belastninger krever det. Velg grad 7 eller grad 12 når miljøet inkluderer reduserende syrer som ville angripe standard CP-karakterer.
En rund skive i titan har fire nøkkeldimensjoner. Hver av dem må spesifiseres tydelig i kjøpsordren for å unngå feilaktige deler.
Standard lagerplater er tilgjengelig fra 10 mm til 1000 mm OD , selv om de fleste lagerbeholdningen er mellom 50 mm og 500 mm. For OD-er over 600 mm, forvent tilpassede bestillingstider på 8–14 uker. Spesifiser toleranseklasse: h11 (±0,1–0,4 mm) for generell industriell bruk, eller h8/h9 for presisjonstilpassede sammenstillinger.
Plater varierer vanligvis fra 1 mm til 150 mm tykk . Under 3 mm blir flatheten kritisk – forvrengning under varmvalsing kan forårsake parallellitetsfeil som overstiger 0,5 mm per 100 mm, noe som er uakseptabelt for ventil- eller tetningsapplikasjoner. Spesifiser en flathetstoleranse (f.eks. ≤0,2 mm totalt indikatorløp) på en skive som er tynnere enn 5 mm.
Et forhold under 1:10 (tykkelse mindre enn 10 % av diameteren) regnes som en tynn skive og er utsatt for forvrengning under maskinering og varmebehandling. Hvis din applikasjon krever et forhold under 1:15, be om spenningsavlastende gløding som en del av forsyningsbetingelsen.
For roterende deler som impellere er massetoleranse like viktig som dimensjonstoleranse. Spesifiser et maksimalt vektavvik på ±0,5 % hvis platen skal brukes i en balansert roterende enhet. Ubalanserte skiver i høyhastighetsapplikasjoner kan indusere vibrasjonsfrekvenser som skader lagre innen tusenvis av driftstimer.
Hvordan platen ble laget påvirker direkte dens mekaniske egenskaper og interne integritet. Tre produksjonsruter dominerer markedet:
For generell industriservice (flenser, avstandsstykker, ikke-kritisk strukturell bruk) er platekuttede skiver kostnadseffektive. For syklisk belastede eller sikkerhetskritiske deler, spesifiser alltid smidde.
Overflatefinish påvirker tetningsytelse, utmattelsesstyrke, biokompatibilitet og nedstrøms maskineringskostnader. Leverandører tilbyr flere standardbetingelser:
Kjøp aldri industrielle titanplater uten en materialtestrapport (MTR). En legitim MTR dokumenterer kjemisk sammensetning (oppfyller ASTM B265, AMS 4928 eller tilsvarende), mekaniske testresultater (flytestyrke, UTS, forlengelse), varme-/lotnummer og fabrikkens akkreditering (typisk ISO 17025 eller NADCAP).
For spesifikke regulerte bransjer gjelder ytterligere sertifiseringer:
Be om full varmesporbarhet. En anerkjent leverandør kan spore en hvilken som helst plate tilbake til det opprinnelige smeltevarmenummeret ved titanfabrikken – kritisk for feilanalyse og regulatoriske revisjoner.

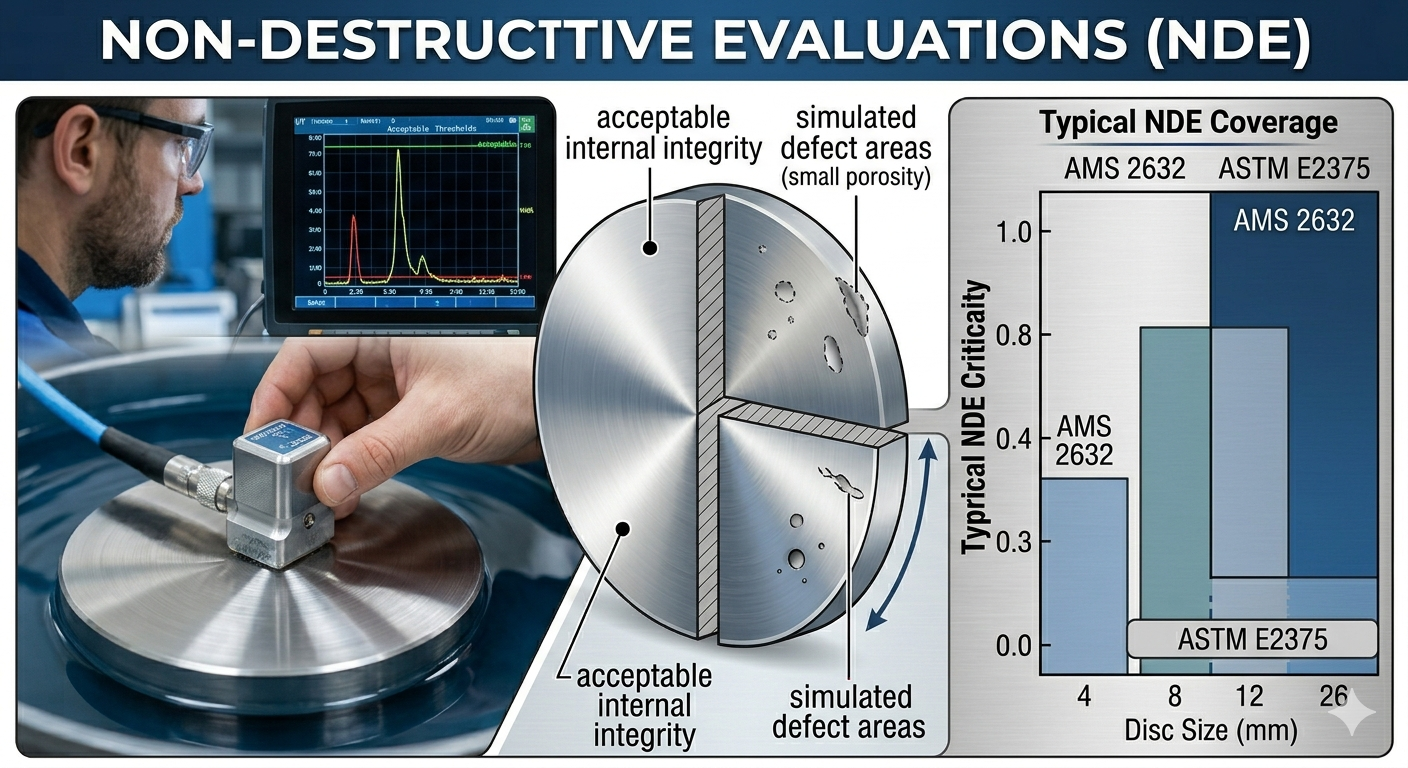

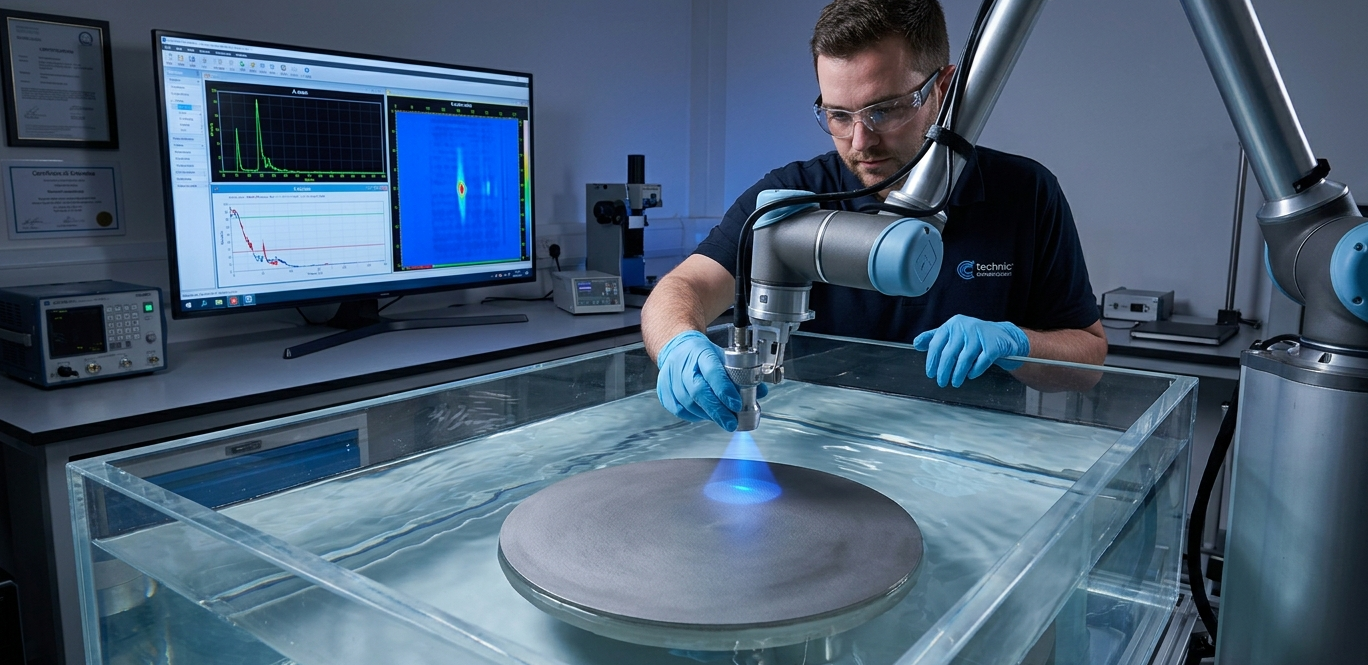

Interne defekter - porøsitet, inneslutninger, lamineringer - kan ikke oppdages visuelt. For plater som skal bære strukturelle belastninger eller brukes i kritiske sammenstillinger, spesifiser NDE i innkjøpsordren. Vanlige metoder inkluderer:
Som en praktisk regel: krever LPI for alle sikkerhetskritiske skiver og UT for smidde skiver over 25 mm tykke . For generell industribeholdning under moderat belastning kan NDE utelates for å kontrollere kostnadene.
Hvor du kjøper påvirker pris, ledetid, dokumentasjonskvalitet og forfalskningsrisiko – som alle er betydelige bekymringer i titanforsyningskjeden.
Innkjøp direkte fra primærprodusenter (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) gir best sporbarhet og laveste kilopris i volum. Minimumsbestillingsmengder starter vanligvis kl 500–2.000 kg , med ledetider på 12–20 uker for tilpassede dimensjoner. Best for høyvolum, langsiktige programmer.
AS9120B- eller ISO 9001-sertifiserte distributører fører lagerbeholdning med full MTR-sporbarhet. Ledetider er typisk 1–3 uker for standard kvaliteter og størrelser. Prispremie over mølle direkte er 15–40 %, men minimumsbestillingsmengder er langt lavere (noen ganger så lite som ett stykke). Dette er den riktige kanalen for de fleste industrielle kjøpere.
Nettmarkedsplasser og spothandlere kan tilby attraktive priser, men har økt risiko for forfalskning og feilvurdering. En undersøkelse fra FAA i 2019 fant titandeler med forfalskede MTR-er i forsyningskjeden for romfart – et problem som har vedvart over hele industrien. Kjøp aldri sikkerhetskritiske titanskiver fra uverifiserte spotleverandører uten uavhengig kjemisk verifisering (XRF- eller OES-analyse).
Titanpriser er ustabile og knyttet til rå svamppriser, energikostnader og etterspørselssykluser for romfart. Imidlertid gir omtrentlige distributørers prisklasser for aksjeplater (som i nyere markedsdata) nyttige referanser:
| Karakter 2 CP | 100 mm × 10 mm | $18–$35 | Tallerkenskåret, som rullet |
| Karakter 2 CP | 300 mm × 20 mm | $160–$280 | Tallerkenskåret, som rullet |
| Grad 5 Ti-6Al-4V | 100 mm × 10 mm | $45–$80 | Bar-kuttet eller plate-kuttet |
| Grad 5 Ti-6Al-4V | 200 mm × 30 mm | $350–$600 | Smidd skive, AMS-sertifisert |
| Karakter 23 ELI | 80 mm × 15 mm | $90–$150 | Medisinsk karakter, ASTM F136 |
De største kostnadsdriverne utover råmaterialet er: NDE-krav (10–25 %), stramme toleranser (15–40 %), overflatesliping ($15–$100 per skive) og sertifiseringsdokumentasjon ($50–$200 per bestilling for NADCAP/AS9100 papirarbeid).
Bruk denne sjekklisten for å bekrefte at kjøpsspesifikasjonen din er fullført før du sender en forespørsel om tilbud (RFQ):
En komplett tilbudsforespørsel som dekker alle ti punktene vil gi sammenlignbare tilbud fra epler til epler fra flere leverandører og dramatisk redusere risikoen for å motta deler som mislykkes ved innkommende inspeksjon.
