Titanium Bar – et fleksibelt og høystyrkemetall for dine behov

Hvorfor Titanium Bar overgår konvensjonelle metaller

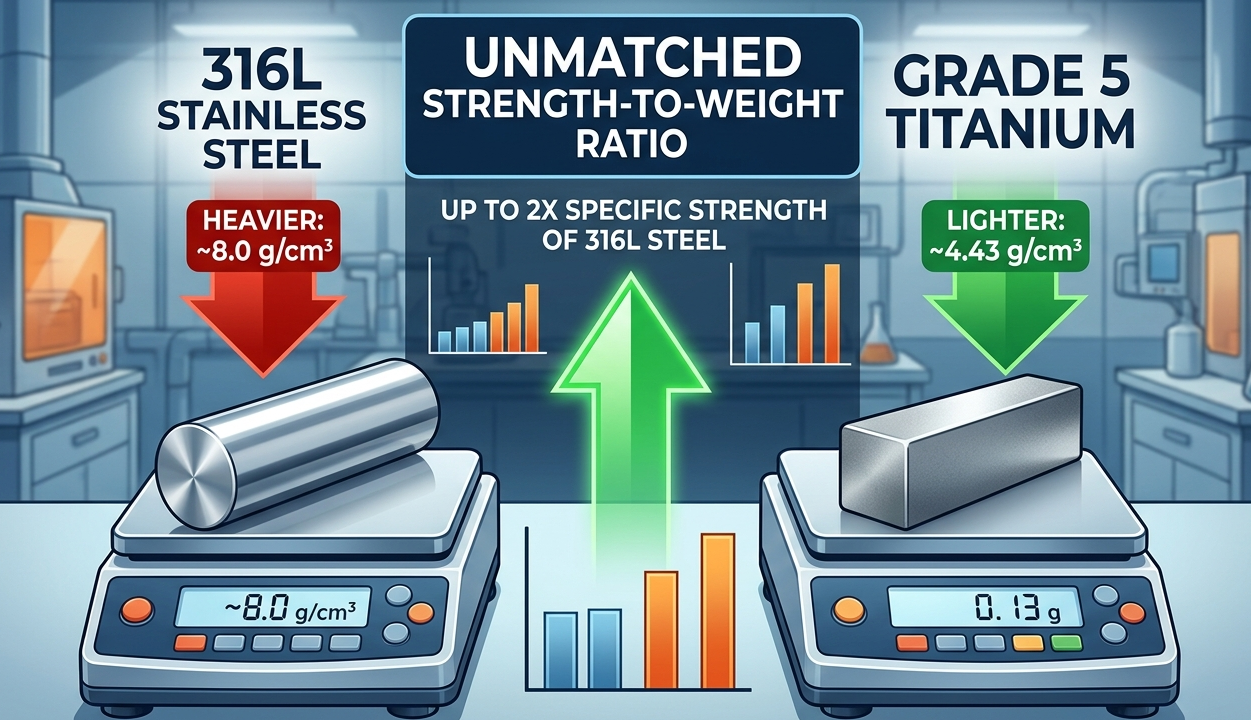

Titanium bar leverer et uovertruffen styrke-til-vekt-forhold – opptil det dobbelte av 316L rustfritt stål – samtidig som det motstår korrosjon i sjøvann, klor og kroppsvæsker. Hvorvidt applikasjonen er en luftfartsfeste sertifisert til ASTM B348 , et ortopedisk implantat styrt av ASTM F136 og ISO 5832-3 , eller et dyphavsballasthus vurdert for 6000 m dybde, titanstang gir den strukturelle integriteten som ingen ogre kommersielt levedyktige metaller kan matche ved sammenlignbar vekt.

Denne veiledningen presenterer mekaniske data, klasse-for-klasse sammenligninger, bransjespesifikke applikasjoner, maskineringsbetraktninger og svar på de mest presserende anskaffelsesspørsmålene – slik at ingeniører og kjøpere kan spesifisere riktig stanglager fra første bestilling.

Materialklassifisering og nøkkelkarakterer

Titanium bar lager er kategorisert i kommersielt rene (CP) kvaliteter og titanlegeringskvaliteter . De fire CP-gradene (grad 1–4) skiller seg bare i oksygen- og jerninnhold; legeringskvaliteter introduserer elementer som aluminium og vanadium for å konstruere spesifikke mekaniske profiler.

Karakter 1 – Maksimal formbarhet

Ultimate Tensile Strength (UTS): 240 MPa minimum; Utbyttestyrke: 170 MPa minimum; Tetthet: 4,51 g/cm³. Grad 1 takt, styrt av ASTM B348 klasse 1 , er den mykeste CP-karakteren. Det foretrekkes for avsaltningsanleggsrørplater, kjemiske reaktorforinger og arkitektonisk kledning der kaldforming er nødvendig.

Grad 2 – Arbeidshest for generell bruk

UTS: minimum 345 MPa; Utbyttestyrke: 275 MPa minimum; Forlengelse: 20 % minimum. Den mest lagerførte CP-kvaliteten. Bruksområder inkluderer offshore undersjøiske varmevekslere, marine propellaksler og elektrokjemisk prosessutstyr. ASTM B348 klasse 2 og ISO 9001 møllesertifiseringer er stogardkrav.

Grad 4 – CP-titan med høyeste styrke

UTS: 550 MPa minimum; Flyttestyrke: 483 MPa minimum. Brukes i kirurgiske implantatkomponenter og høytrykks kjemiske rørledninger hvor legeringselementer må unngås av biokompatibilitet eller korrosjonsårsaker.

Grad 5 (Ti-6Al-4V) – Aerospace and Medical Gold Standard

UTS: minimum 950 MPa; Yield styrke: 880 MPa minimum; Tetthet: 4,43 g/cm³; Tretthetsgrense (10⁷ sykluser): ~620 MPa. Alfa-beta-legeringen inneholder 6 % aluminium og 4 % vanadium. Styres av ASTM B348 klasse 5 for industribar og AMS 4928 for romfart. Den dominerer turbinbladsmiing, strukturelle rammer for fly, opphengsarmer til racerbiler og ortopediske stammer med høy syklus.

Grad 23 (Ti-6Al-4V ELI) – Forbedring av implantatkvalitet

UTS: 860 MPa minimum; Utbyttestyrke: minimum 795 MPa; Oksygeninnhold ≤ 0,13 vekt%. Extra-Low Interstitial (ELI)-kjemi reduserer oksygen, nitrogen og jern for å forbedre bruddseigheten og tretthetsmotstanden i miljøer med syklisk belastning. Den obligatoriske standarden for bærende ortopediske implantater: ASTM F136 og ISO 5832-3 . Brukes i lårbenshoftestilker, spinale mellomkroppsbur og tannstøttestenger.

Grad 7 (Ti-0.2Pd) – Overlegen kjemisk motstand

Palladiumtilsetning (0,12–0,25%) reduserer korrosjonshastigheten dramatisk ved reduserende syrer som saltsyre og svovelsyre. Foretrukket for kjemisk prosessutstyr hvor klasse 2 vil lide av sprekkkorrosjon. Styres av ASTM B348 klasse 7 .

Mekaniske ytelsesdata: Titanium Bar vs. 316L rustfritt stål

Tabellen nedenfor muliggjør direkte substitusjonsanalyse. Alle titanverdier refererer til glødet stang i henhold til ASTM B348; 316L verdier refererer til ASTM A276 glødet stang.

Nøkkel takeaway: Grad 5 titanstang oppnår en spesifikk styrke 3,5× høyere enn 316L rustfritt stål mens den veier 45 % mindre per volumenhet – en avgjørende fordel for vektkritiske strukturer.

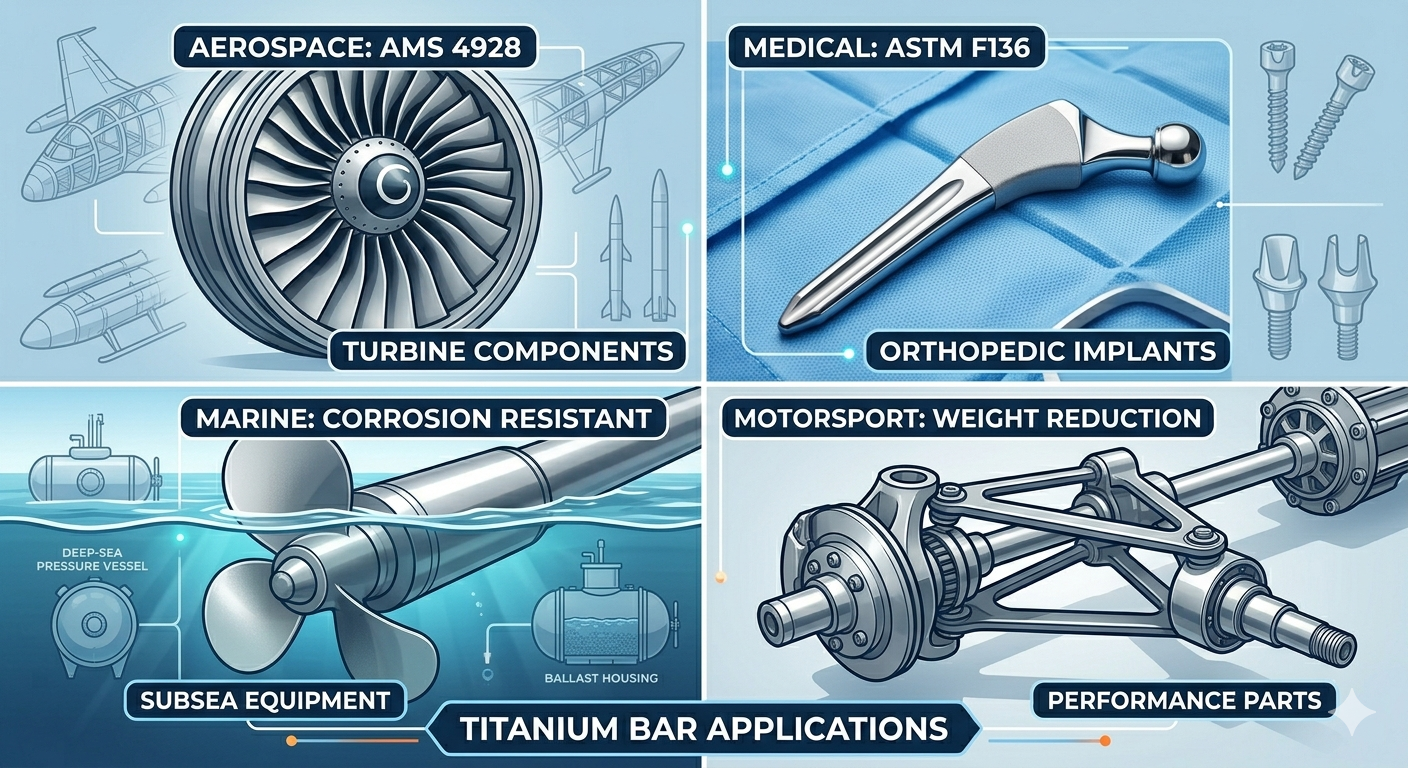

Bransjespesifikke applikasjoner og styrende standarder

Luftfart og forsvar

Titanstang utgjør omtrent 15–20 % av den strukturelle vekten i neste generasjons kommersielle fly. Kritiske applikasjoner inkluderer:

• Flyskrogfester og bolter (Klasse 5, AMS 4928 , NAS 1352-serien) — erstatter stålbolter med en tredjedel av vektstraffen
• Kompressor skivesmiing og turbine blade root bars ( AMS 4928 / AMS 4965 ) vurdert til 315 °C kontinuerlig
• Hydrauliske aktuatorhus og landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Hypersoniske rakett-flyskrogstenger (grad 5 eller Beta-C, ASTM B348 klasse 19 )

Medisinske og ortopediske implantater

Titaniums osseointegrasjonsevne – den direkte bindingen til levende bein uten fibervevsgrensesnitt – gjør det uerstattelig i lastbærende implantater. Grad 23 bar ( ASTM F136, ISO 5832-3 ) er pålagt for:

• Lårhoftestengler og acetabular shell blanks — machined from 50–80 mm diameter bar
• Spinal pedicle skruer og interbody cage frames — torque-critical thread roots require tight fatigue data
• Tannimplantatstøttestenger frest av CAD/CAM-systemer — Grade 4 eller Karakter 23 pr ISO 10271
• Traumefikseringsplater og intramedullære negler — hvor MR-kompatibilitet (ikke-ferromagnetisk) er avgjørende

Marine and Subsea Engineering

Titanstangens korrosjonshastighet i sjøvann er effektivt 0,025 mm/år — kontra 0,5–1,5 mm/år for 316L — noe som gjør 25-års vedlikeholdsfrie servicesykluser oppnåelige. Nøkkelbruk:

• Dyphavstrykkbeholder og ballasttankstag vurdert til 600 bar (6000 m dybde) ved bruk av Grad 5 bar pr ASTM B348
• Propellakselsmiing for marinefartøyer — Grad 2 gir korrosjonsimmunitet uten offeranoder
• Avsaltningsanlegg varmeveksler rørplater i klasse 2 pr ASTM B348 og ASME SB-348
• Tidevannsturbinbladrotbolter og mooring anchor pins in Grade 5

Kjemisk prosessering og energi

I klor-alkali-anlegg og våtkjemi-reaktorer overgår titan Hastelloy til lavere kostnad per volumenhet. Spesifikke applikasjoner inkluderer:

• Elektrolytiske celleelektrodestøtter — Karakter 1 bar for maksimal ledningsevne og formbarhet
• Salpetersyre- og eddiksyrereaktorsjakter — Karakter 2 bar, driftstemperatur opp til 250 °C
• Saltsyrepumpeaksler — Grad 7 (Ti-0.2Pd, ASTM B348 klasse 7 ) hvor reduserende syre sprekkkorrosjon er feilmodus
• Beholdere for lagring av kjernefysisk avfall — Grade 12 (Ti-0.3Mo-0.8Ni) for kombinert styrke og reduserende syrebestandighet

Motorsport og høyytelsesbil

Formel 1-regelverket tillater titan i fjæringsstøtter, girkasseaksler og hjulfester der vektbesparelsen direkte oversettes til rundetid. Grad 5 bar maskinert til AMS 4928 gir en 40 % vektreduksjon over tilsvarende stålkomponenter uten tap i utmattingslevetid ved terskelen på 10⁷-sykluser.

Standard dimensjoner og anskaffelsesspesifikasjoner

Titanstang er tilgjengelig i runde, sekskantede, firkantede og flate (rektangulære) profiler. Tabellen nedenfor oppsummerer standard lagerdimensjoner og styrende spesifikasjoner.

Alternativer for overflatefinish inkluderer: varmvalset avkalket (HRD) , kaldtrukket lysglødet (CDBA) og senterløs slipt (toleranse ±0,05 mm). Luftfarts- og medisinske applikasjoner krever vanligvis senterløs slipt bar med møllesertifikat sporbarhet til varmenummer.

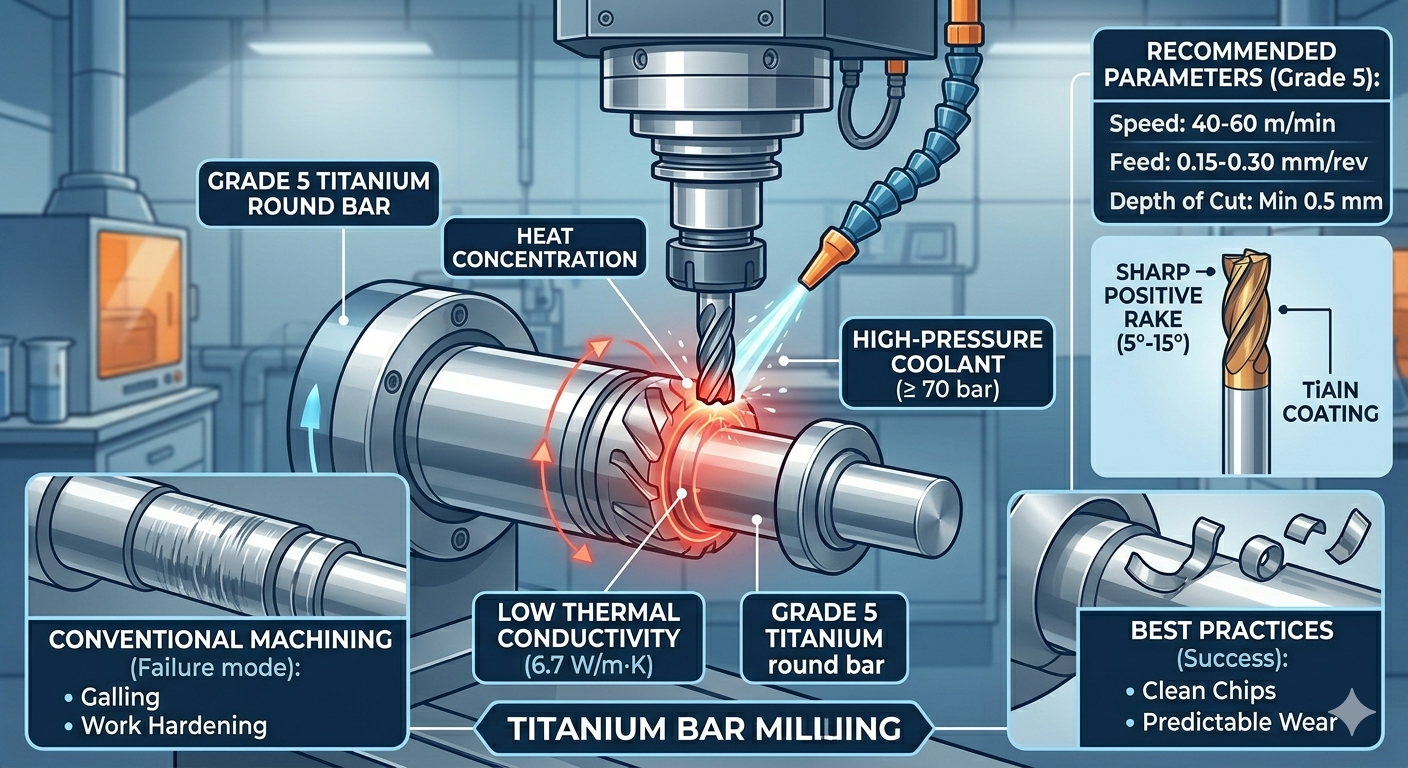

Maskinering av titanstang: utfordringer og beste praksis

Titans lave varmeledningsevne ( 6,7 W/m·K for klasse 5 , mot 16,3 W/m·K for 316L) får varmen til å konsentrere seg ved skjærekanten i stedet for å spre seg gjennom brikken. Uten korrekte prosessparametere resulterer oppbygget kant, herding og verktøyskader i rask skjærfeil og dimensjonsavvisning.

Anbefalte dreieparametre for grad 5 bar

• Kuttehastighet: 40–60 m/min (karbid ubelagt eller TiAlN-belagt innsats, ISO K10–K20)
• Matehastighet: 0,15–0,30 mm/omdreininger for å opprettholde sponbrudd og unngå gnidning
• Kuttdybde: Minimum 0,5 mm for å kutte under det herdede laget fra tidligere passeringer
• Kjølevæske: Høytrykkskjølevæske ved ≥ 70 bar rettet mot skjæresonen er obligatorisk
• Verktøygeometri: Skarp positiv rive (5°–15°) for å minimere skjærekraft og varmeutvikling

Merknader om fresing og boring

For fresing Grade 5 bar, klatrefresing (konvensjonell: unngås) med 3–5-sløyfe TiAlN-belagte endefreser ved 60–80 m/min overflatehastighet opprettholder verktøyets levetid over 30 minutter per kant. Boring krever kjølevæske med gjennomspindel; hakkboringssykluser med 1× diameter hakk forhindrer sponpakking og termisk beslag i dype hull.

CP-kvaliteter (grad 1–2) maskin ca 30 % lettere enn grad 5 på grunn av lavere styrke, men deres gummiaktige natur krever fortsatt skarpt verktøy og positiv sponkontroll.

Kvalitetssikring og sertifiseringskrav

Innkjøp av titanstang for kritiske applikasjoner må spesifisere følgende dokumentasjonskjede for å sikre sporbarhet og samsvar:

1. Mill Test Certificate (MTC) til EN 10204 3.1 eller 3.2 — varmenummersporbar kjemisk sammensetning og mekaniske testresultater
2. ASTM B348 eller AMS 4928 samsvarserklæring — bekrefter spesifikasjonsoverensstemmelse per gjeldende karakter
3. Ultrasonic Testing (UT) rapport — obligatorisk for romfartsstang > 50 mm diameter i henhold til AMS 2631 / ASTM E2375
4. Kjemisk analyse (OES eller ICP) — verifisering av oksygeninnhold for klasse 23 ELI (≤ 0,13 vekt%) per ASTM F136
5. ISO 9001:2015 / AS9100D Quality Management System-sertifikat fra fabrikken – kreves av de fleste Tier 1 luftfarts- og medisinske OEM-er
6. REACH / RoHS-erklæring for klasse 7 (innhold av palladium krever avsløring av konflikt-mineral i EUs forsyningskjeder)

Karaktervalgveiledning etter søknad

Ofte stilte spørsmål

Q1: Hva er forskjellen mellom Grade 5 og Grade 2 titanium bar, og hvordan velger jeg?

Grade 2 er kommersielt rent titan: ingen legeringselementer, UTS 345 MPa , utmerket korrosjonsbestandighet og enkel kaldformbarhet. Det er det kostnadseffektive valget for kjemisk prosessutstyr, marine varmevekslere og medisinske instrumenter som ikke bærer strukturell belastning. Grad 5 (Ti-6Al-4V) er en alfa-beta-legering med UTS 950 MPa —nesten 3x sterkere — men den koster 20–30 % mer per kilo og er betydelig vanskeligere å maskinere. Velg grad 5 når komponenten er bærende, utmattelseskritisk eller vekten må minimaliseres. Velg klasse 2 når korrosjonsmotstand er den primære driveren og mekaniske belastninger er lave.

Spørsmål 2: Hvorfor er titanstang vanskelig å maskinere sammenlignet med rustfritt stål?

Tre egenskaper kombineres for å gjøre titan utfordrende: (1) Lav varmeledningsevne (6,7 W/m·K) betyr at varme ikke kan slippe ut gjennom brikken – den samler seg ved verktøyspissen, noe som øker slitasjen; (2) Høy kjemisk reaktivitet ved forhøyet temperatur får titan til å sveise (galle) på skjærekanten, og produserer oppbygget kant; (3) Arbeidsherding -overflaten stivner under hver passasje, så neste passasje må kuttes under det laget. Riktig styring av skjærehastighet (≤ 60 m/min), høytrykkskjølevæske (≥ 70 bar), skarpe verktøy med positiv rake og minimum 0,5 mm skjæredybde løser alle tre problemene og gir forutsigbar verktøylevetid.

Q3: Er titanbar virkelig biokompatibel? Hvilke standarder bekrefter dette?

Ja. Titan danner et stabilt, inert TiO₂-oksidlag som hindrer ionefrigjøring i vev. Tiår med klinisk bevis bekrefter ubetydelig cytotoksisitet og ingen rapporter om systemisk allergisk respons - i motsetning til nikkelholdige legeringer. For regulatorisk samsvar er biokompatibilitet styrt av ISO 10993-1 (biologisk evaluering av medisinsk utstyr) og ISO 10993-5 (cytotoksisitetstesting). Samsvar på materialnivå bekreftes av ASTM F136 (Klasse 23 for implantater) og ISO 5832-3 . Merk at noen pasienter viser følsomhet for vanadium; i de tilfellene vanadiumfrie legeringer som f.eks Ti-6Al-7Nb (ISO 5832-11) spesifiseres i stedet.

Q4: Kan titanstang sveises, og hvilke forholdsregler kreves?

Titanstang kan sveises ved hjelp av GTAW (TIG) sveising med Grade-matched filler wire. Det kritiske kravet er inert gass skjerming : titan absorberer oksygen, nitrogen og hydrogen over 400 °C, og forårsaker sprøhet. Dette krever etterfølgende og bakre gassskjold (99,999 % argon), renslighet av sveiseområdet (IPA-tørke, uten fett) og streng temperaturkontroll mellom kanalene under 150 °C. Sveisekvalitet verifiseres pr AWS D1.9 (strukturelt titan) eller ASME seksjon IX (trykkutstyr). Varmebehandling etter sveising (PWHT) ved 540–600 °C i vakuum eller argon brukes for å avlaste restspenning i grad 5 sveisinger.

Spørsmål 5: Hvordan er titanstang sammenlignet med aluminiumslegeringer for vektbesparelser for luftfart?

Aluminiumslegeringer (f.eks. 7075-T6: UTS 572 MPa, tetthet 2,81 g/cm³, spesifikk styrke ~204 MPa·cm³/g) matcher eller overgår litt grad 5 titan i spesifikk styrke ved romtemperatur. Imidlertid beholder titan fulle mekaniske egenskaper til 315 °C hvor aluminium brytes ned kraftig over 150 °C. Titan gir også overlegen korrosjonsbestandighet uten overflatebehandling og gir en høyere utmattelsesterskel. Det tekniske valget er: aluminium for ikke-termiske, kostnadsfølsomme strukturer; titan for bruk med varme seksjoner, tretthetskritiske eller korrosive miljøer der massen også er begrenset.
